АГРЕГАТЫ ЭЛЕКТРОНАСОСНЫЕ НЕФТЯНЫЕ ТИПА НКА

ПЕРЕКАЧИВАЕМАЯ СРЕДА: агрегаты предназначены для перекачивания нефти и нефтепродуктов плотностью не более 1050 кг/м3 с максимальной объемной концентрацией твердых включений не более 0,2 % с размером твердых включений до 0,2 мм, кинематической вязкостью до 85?10-6 м2/с, с температурой от -50° С до +400° С.
УПЛОТНЕНИЕ ВАЛА: Уплотнение вала одинарное торцовое, типа тандем или двойное торцовое с системой охлаждения. В уплотнение вала необходимо подавать затворную жидкость, нейтральную к перекачиваемому продукту, не являющуюся взрывоопасным или вредным веществом. Тип торцового уплотнения оговаривается при заказе.
Агрегаты поставляются в комплекте с взрывозащищенными электродвигателями и могут эксплуатироваться во взрывоопасных зонах классов В-1а, В-1б, В-1г, В-IIа в соответствии с «Правилами устройства электроустановок» (ПУЭ) для перекачивания жидкостей, пары которых образуют взрывоопасные газовые смеси с воздухом категории II-А и II-В, групп Т1, Т2, Т3 по ГОСТ 12.1.011-78.

ПРИМЕЧАНИЕ: НКА 80-40-250-18,5/2-А-1-У2, где
Н – нефтяной;
К – консольный;
А – агрегат;
80 – диаметр всасывающего патрубка, мм;
40 – диаметр напорного патрубка, мм;
250 – номинальный диаметр рабочего колеса, мм;
18,5 – мощность электродвигателя, кВт;
2 – условное обозначение оборотов электродвигателя, индекс «2» при n=3000 об/мин, индекс «4» при n=1500 об/мин;
А – условное обозначение материала проточной части;
1 – условное обозначение типа торцового уплотнения, индекс «1» при температуре перекачиваемой среды до 200 0С, индекс «2» при температуре перекачиваемой среды от 200 до 400 0С;
У – климатическое исполнение по ГОСТ 15150;
2 – категория размещения при эксплуатации по ГОСТ 15150.
Пример условного обозначения насоса без рамы и электродвигателя:
НК 80-40-250-А-1-У2, где
Н – нефтяной;
К – консольный;
80 – диаметр входного патрубка, мм;
40 – диаметр выходного патрубка, мм;
250 – номинальный диаметр рабочего колеса, мм;
А – условное обозначение материала проточной части;
1 – условное обозначение типа торцового уплотнения, индекс «1» при температуре перекачиваемой среды до 200 0С, индекс «2» при температуре перекачиваемой среды от 200 до 400 0С;
У – климатическое исполнение по ГОСТ 15150;
2 – категория размещения при эксплуатации по ГОСТ 15150.
Пример условного обозначения агрегата с обточкой рабочего колеса, обеспечивающего работу в поле «Q-H»:
НКА 80-40-250a-15/2-А-1-У2, где
Н – нефтяной;
К – консольный;
А – агрегат;
80 – диаметр всасывающего патрубка, мм;
40 – диаметр напорного патрубка, мм;
250 – номинальный диаметр рабочего колеса, мм;
a – условное обозначение подрезки рабочего колеса;
15 – мощность электродвигателя, кВт;
2 – условное обозначение оборотов электродвигателя, индекс «2» при n=3000 об/мин, индекс «4» при n=1500 об/мин;
А – условное обозначение материала проточной части;
1 – условное обозначение типа торцового уплотнения, индекс «1» при температуре перекачиваемой среды до 200 0С, индекс «2» при температуре перекачиваемой среды от 200 до 400 0С;
У – климатическое исполнение по ГОСТ 15150;
2 – категория размещения при эксплуатации по ГОСТ 15150.
Пример условного обозначения насоса без рамы и электродвигателя с обточкой рабочего колеса, обеспечивающего работу в поле «Q-H»:
НК 80-40-250a-А-1-У2, где
Н – нефтяной;
К – консольный;
80 – диаметр входного патрубка, мм;
40 – диаметр выходного патрубка, мм;
250 – номинальный диаметр рабочего колеса, мм;
a – условное обозначение подрезки рабочего колеса;
А – условное обозначение материала проточной части;
1 – условное обозначение типа торцового уплотнения, индекс «1» при температуре перекачиваемой среды до 200 0С, индекс «2» при температуре перекачиваемой среды от 200 до 400 0С;
У – климатическое исполнение по ГОСТ 15150;
2 – категория размещения при эксплуатации по ГОСТ 15150.

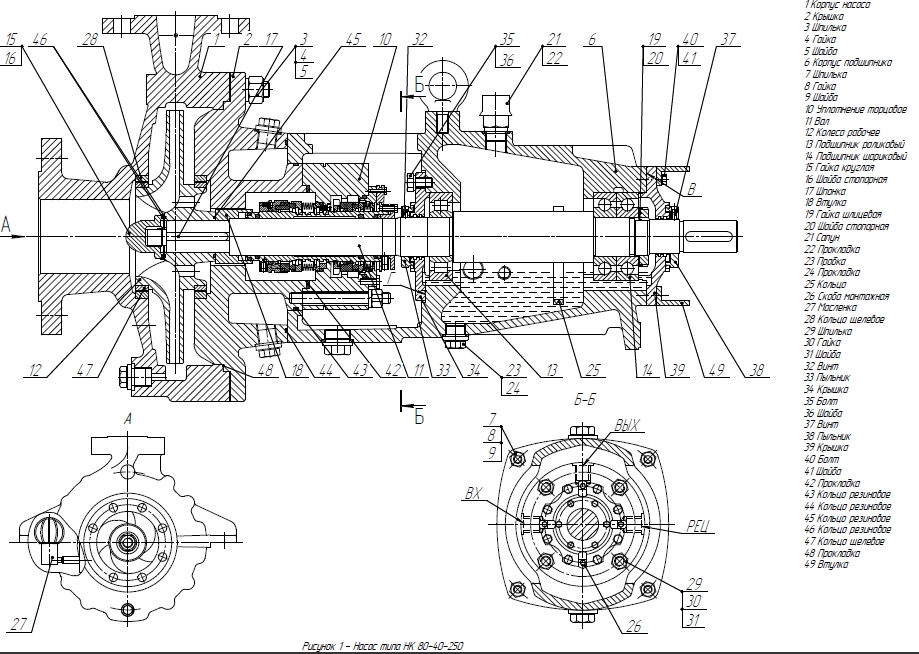

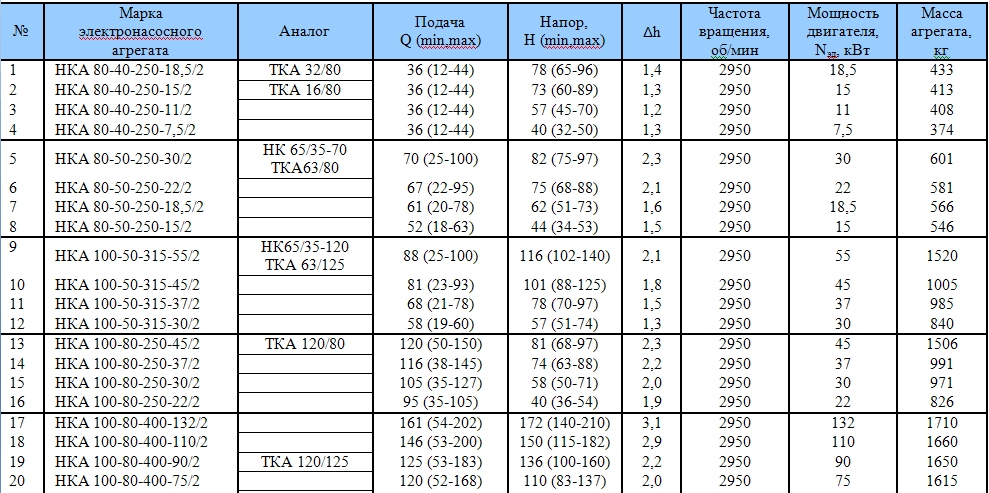

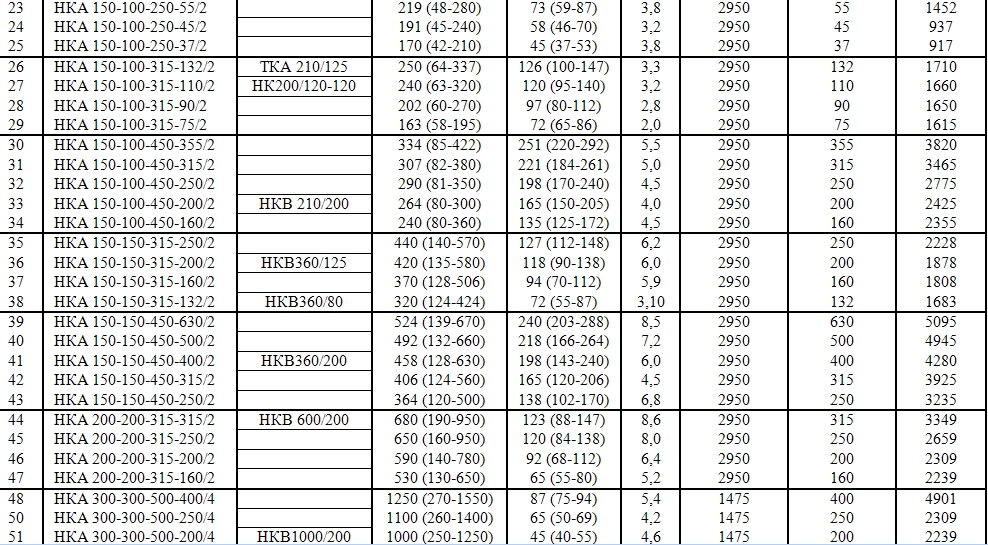

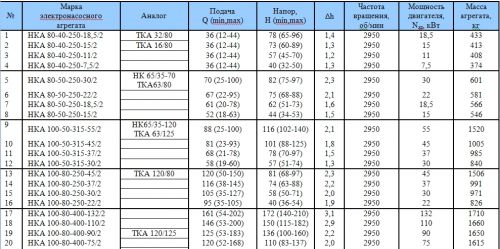

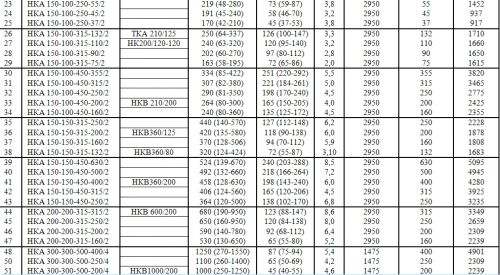

Пример условного обозначения агрегата при поставке на параметры, отличные от указанных в таблице 3:
НКА 80-40-250-18,5/2-А-1-У2 (Q=30 м3/ч, Н=60 м), где
Н – нефтяной;
К – консольный;
А – агрегат;
Е – условное обозначение исполнения насоса для взрывоопасного производства;
80 – диаметр всасывающего патрубка, мм;
40 – диаметр напорного патрубка, мм;
250 – номинальный диаметр рабочего колеса, мм;
18,5 – мощность электродвигателя, кВт;
2 – условное обозначение оборотов электродвигателя, индекс «2» при n=3000 об/мин, индекс «4» при n=1500 об/мин;
А – условное обозначение материала проточной части;
1 – условное обозначение типа торцового уплотнения, индекс «1» при температуре перекачиваемой среды до 200 0С, индекс «2» при температуре перекачиваемой среды от 200 до 400 0С;
У – климатическое исполнение по ГОСТ 15150;
2 – категория размещения при эксплуатации по ГОСТ 15150;
Q=30 м3/ч, Н=60 м – конкретные параметры на которые поставляется насос.
Пример условного обозначения насоса без рамы и электродвигателя на параметры, отличные от указанных в таблице 3:
НК 80-40-250-А-1-У2 (Q=30 м3/ч, Н=60 м), где
Н – нефтяной;
К – консольный;
80 – диаметр входного патрубка, мм;
40 – диаметр выходного патрубка, мм;
250 – номинальный диаметр рабочего колеса, мм;
А – условное обозначение материала проточной части;
1 – условное обозначение типа торцового уплотнения, индекс «1» при температуре перекачиваемой среды до 200 0С, индекс «2» при температуре перекачиваемой среды от 200 до 400 0С;
У – климатическое исполнение по ГОСТ 15150;
2 – категория размещения при эксплуатации по ГОСТ 15150.
Q=30 м3/ч, Н=60 м – конкретные параметры на которые поставляется насос.
