Пробоотборник ППМА 50-620-0,9

1. Назначение
Пробоотборник предназначен для отбора проб нефти и нефтепродуктов из резервуаров, подземных хранилищ, нефтеналивных судов, железнодорожных цистерн, бочек и других средств хранения и транспортирования.
2. Технические характеристики

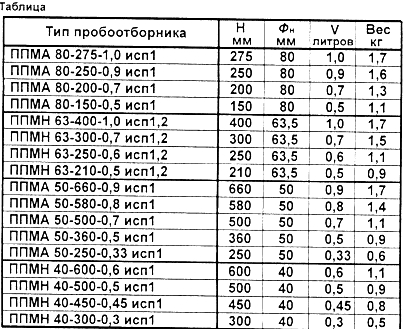

2.1 Технические характеристики пробоотборников различных типов приведены в Таблице.
2.2 Рабочая среда: нефть и нефтепродукты с давлением насыщенных' паров ниже 100 кПа.
2.3 Интервал рабочих температур окружающей среды:
от минус 40 °С до плюс 60 °С.
2.4 Срок службы: не менее пяти лет.

3. Комплект поставки:
- пробоотборник;
- паспорт;
- упаковка.

4. Пример записи пробоотборников при заказе и в других документах:
ППМА 50-500-0,7 исп.1 где: П - пробоотборник;
П - переносной;
М - металлический;
А - корпус из алюминиевых сплавов;
50 - наружный диаметр, 50 мм;
500- высота пробоотборника, 500 мм;
0,7 - объем пробы, 0,7 л;
исп. 1- конструктивное исполнение.

5. Устройство и принцип работы (для исп.1) Пробоотборник изготовлен в виде цилиндрического сосуда с дном и крышкой" к которой крепятся два многожильных троса длиной 12 м. Корпус пробоотборников ППМА изготавливается из алюминиевых сплавов. Корпус пробоотборников ППМН изготавливается из нержавеющей стали. Внутри пробоотборника, внизу расположен стальной груз для обеспечения погружения в нефтепродукт. Крышка пробоотборника при закрытии не допускает попадания в него нефтепродукта. Тросы крепятся по разные стороны оси крышки. При натяжении одного из них крышка закрывается, а при натяжении другого - открывается. Для забора пробы пробоотборник опускают за трос, который удерживает крышку в закрытом положении. При этом не должно быть трения троса о края горловины резервуара. На нужной глубине при помощи второго троса крышку открывают, пробоотборник заполняется продуктом. При помощи первого троса крышку закрывают и извлекают пробоотборник из резервуара.

6. Указания по эксплуатации и меры безопасности
6.1 Перед началом работы проверить надёжность закрытия и открытия крышки пробоотборника.
6.2 При проведении отбора проб необходимо соблюдать требования безопасности, изложенных в ГОСТ 2517-85.
6.3 При эксплуатации не допускается бросать пробоотборник или наносить удары, которые могут привести к деформации корпуса или крышки и нарушению их герметичности.

7. Транспортирование, упаковка и хранение.
7.1 Пробоотборники допускается транспортировать любым видом транспорта в соответствии с правилами перевозок, действующими на конкретном виде транспорта.
7.2 Для отправки потребителю пробоотборник упаковывается е деревянный ящик ГОСТ 2991-82 или мешок из полиэтиленовой плёнки в зависимости от размера партии.
7.3 Условия хранения пробоотборников по ГОСТ 15150. Воздух в помещении не должен содержать примесей
агрессивных газов.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ.
8.1 Гарантийный срок эксплуатации -12 месяцев со дня отгрузки изготовителем при соблюдении условий эксплуатации, транспортирования и хранения.
