1. Описание и работа изделия
Назначение изделия
Датчик плотности ДП-300 (далее: ДП-300 или «датчик» или «изделие») предназначен для непрерывных измерений плотности, вязкости, концентрации и температуры жидкостей с максимальной динамической вязкостью до 1200 сП в диапазоне рабочих температур -40...+85?С (-40...+185°F).
Датчики с искробезопасными цепями уровня ia с маркировкой взрывозащиты
0 Ex ia IIB T4 Х соотвествуют ГОСТ Р 51330.0-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ P 51330.1-99 (МЭК 60079-1-99), и могут применяться на опасных производственных обьектах во взрыво-опасных зонах помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл.7.3 ПУЭ и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Взрывобезопасность датчиков обеспечивается видом взрывозащиты «искробезопасная электрическая цепь i» по ГОСТ Р 51330.10-99 (МЭК 60079-11-99) и выполнением их конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-98). Электронная часть залита термореактивным компаундом. Обязательно использование барьера искрозащитного S933POS.
Искробезопасность датчика обеспечивается следующими мерами:
- цепи, идущие к датчику, должны быть искpобезопасными с уpовнем взpывозащиты ia (Uxx 15 В, Iкз 150 мА);
- в выходной цепи установлены токоограничивающие резисторы;
- конденсаторы фильтра по питанию подключены через диоды;
- ограничением параметров емкости и индуктивности соединительного кабеля между барьером искрозащитным S933POS и датчиком до значений, при которых ток в кабеле соответствует искробезопасному значению.
DS200 ИЗД. В1/12
4
Конструкция датчика соответствует требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98) в части примененных материалов, температуры частей и элементов электронных схем, а также монтажа электрических цепей и механической прочности корпуса.
Датчик плотности DS200 предназначен для непрерывного длительного измерения чистых однородных жидкостей. Может быть применен для измерения:
- товарной (очищенной) нефти и продуктов ее переработки;
- спиртов;
- сжиженного углеводородного газа;
- растворителей;
- неагрессивных жидкостей;
- агрессивных жидкостей (зависит от материала исполнения омывающихся частей датчика);
- растворов солей.
Область применения:
- автоматизированные системы учета и хpанения жидкостей;
- системы смешивания продуктов;
- нефтебазы и АЗС;
- бункеринг нефтепродуктов;
- предприятия по переработке товарной нефти;
- пищевая и молочная промышленность;
- химическая промышленность;
- измерение концентрации и контроль процессов растворения;
- контроль за ходом реакций в химических реакторах;
- системы контроля и аварийного оповещения о недопустимых продуктах;
- идентификация и состояние жидкостей;
- определение концентрация кислот и других агрессивных жидкостей;
- другие автоматизиpованные системы управления технологическими процессами на производстве, где требуется непрерывное измерение динамической вязкости и температуры жидкости

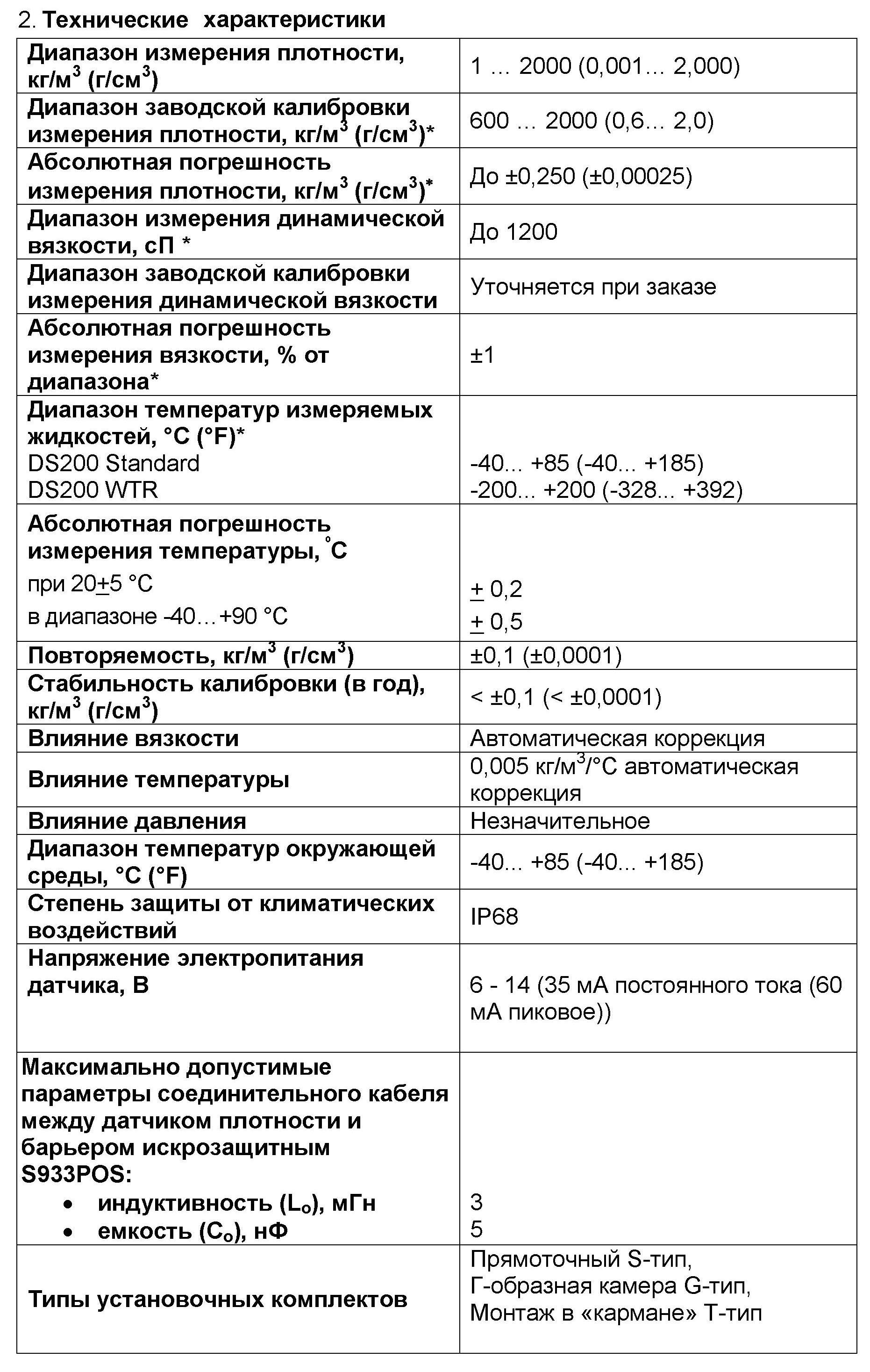

2. Технические характеристики

Диапазон измерения плотности, кг/м3 (г/см3) 1 … 2000 (0,001… 2,000)
Диапазон заводской калибровки измерения плотности, кг/м3 (г/см3)* 600 … 2000 (0,6… 2,0)
Абсолютная погрешность измерения плотности, кг/м3 (г/см3)* До ±0,250 (±0,00025)
Диапазон измерения динамической вязкости, сП * До 1200
Диапазон заводской калибровки измерения динамической вязкости
Уточняется при заказе
Абсолютная погрешность измерения вязкости, % от диапазона* ±1
Диапазон температур измеряемых жидкостей,
°С (°Р)* DS200 Standard DS200 WTR -40... +85 (-40... +185) -200... +200 (-328... +392)
Абсолютная погрешность измерения температуры, С
при 20+5 °С в диапазоне -40… +90 °С + 0,2 + 0,5
Повторяемость, кг/м3 (г/см3) ±0,1 (±0,0001)
Стабильность калибровки (в год), кг/м3 (г/см3) < ±0,1 (< ±0,0001)
Влияние вязкости Автоматическая коррекция
Влияние температуры 0,005 кг/м3/°C автоматическая коррекция
Влияние давления Незначительное
Диапазон температур окружающей среды, °С (°Р) -40... +85 (-40... +185)
Степень защиты от климатических воздействий IP68
Напряжение электропитания датчика,
В 6 - 14 (35 мА постоянного тока (60 мА пиковое))
Максимально допустимые параметры соединительного кабеля между датчиком плотности и барьером искрозащитным 5933Р05:
• индуктивность (и), мГн • емкость (Со), нФ 3 5
Типы установочных комплектов
Прямоточный S-тип, Г-образная камера
G-тип, Монтаж в «кармане»
T-тип

Диапазон скоростей потока, л/мин
От 0 до 300 в зависимости от типа прибора
Выходной сигнал датчика
Цифровой сигнал о реальной плотности, температуре и вязкости
Цифровой выходной сигнал
Материал омывающихся частей*
SS 316L; N-Span-C; Hastelloy С22
Маркировка взрывозащиты
ГОСТ Р 0 Ex ia IIB T4 Х
Заводская калибровка
Калибровочные сертификаты утверждены в качестве стандарта
Время готовности к работе
Не более 120 сек

3. Устройство и работа датчика

Датчик состоит из электронного блока датчика и чувствительного элемента, помещенного в металлический цилиндр. Датчик крепится к трубам при помощи фланцев.
ДП-300 предназначен для измерения плотности, температуры и вязкости жидкостей в потоке и передачи цифровых данных о плотности, температуре и вязкости по цифровому каналу связи по запросу извне в измерительную систему или персональный компьютер.
Каждый датчик имеет идентификационный номер (ID) от 1 до 99. Это позволяет идентифицировать датчик и его информацию в многоприборных системах. При производстве датчику по умолчанию присваивается идентификационный номер из двух последних цифр серийного номера датчика. Этот номер сохраняется в электронном блоке датчика. При необходимости номер можно изменить при помощи специального программного обеспечения.
При наличии програмного обеспечения полученные значения реальной плотности (г/см3, кг/м3, фунт/галлон, фунт/фут3) и температуры на основании встроенных в программу зависимостей и таблиц для выбранных типов продуктов автоматически конвертируются в производную плотность, рассчитываемую по таблицам стандарта ASTM D1250 (15°C, 20°C, 60°F), или другие требуемые величины: API; процент алкоголя (обьемный и весовой) в водно-спиртовой смеси; BRIX, Baume.
Принцип работы датчика основывается резонансном методе измерений при помощи виброэлемента (чувствительного элемента). В его основе изменения резонансной частоты в зависимости от плотности и вязкости измеряемой жидкости. При помощи фазовой модуляции возбуждающей частоты производится коррекция показаний плотности жидкости в зависимости от ее вязкости.
Период колебаний чувствительного элемента зависит, в основном, от жесткости самого чувствительного элемента и массы, температуры и вязкости жидкости, окружающей чувствительный элемент и совершающей колебания вместе с ним. Масса жидкости, в свою очередь, зависит от ее плотности.
Датчик имеет встроенный канал измерения температуры, построенный с использованием прецизионного платинового терморезистора типа Pt-1000.
Градуировочные коэффициенты по плотности и вязкости находятся по результатам градуировки датчика на эталонных жидкостях с известными значениями плотности и вязкости при определенных температурах. Градуировочные коэффициенты по температуре находятся по результатам градуировки датчика, которая состоит в установлении соответствия между значениями выходного сигнала и температурой, при которой производилась градуировка. Градуировочные коэффициенты по плотности, вязкости и температуре сохраняются в виде констант в электронном блоке датчика.
В электронном блоке датчика происходит генерация возбуждающего сигнала переменной частоты для чувствительного элемента, прием и обработка аналогового сигнала информации о плотности, температуре и вязкости, преобразование аналогового сигнала в цифровой и передача данных.
Питание на датчик подается через барьер искрозащитный; напряжение на входе датчика от 7 до 12В; потребление тока датчиком не более 35 мА.
Соединение датчика по информационной цепи должно производиться только при помощи барьера безопасности.
В зависимости от варианта исполнения, датчик может иметь цифровой выход LEM или RS-485.
Датчик, имеющий выход RS-485, может быть оборудован встроенным индикатором для визуального считывания показаний датчика.
