Назначение средства измерений
Устройства измерительные IMS-1042 (далее - устройства) предназначены для измерений уровня жидкости и границы раздела жидкостей (нефть (нефтепродукт)/вода) и температуры жидкости в резервуарах.

Описание средства измерений
Принцип действия устройств основан на измерении уровня жидкости и границы раздела жидкостей (нефть (нефтепродукт)/вода) с помощью измерительной ленты, на конце которой расположен зонд с датчиками контакта со средой. Температура жидкости измеряется с помощью первичного преобразователя температуры, расположенного внутри зонда, и вторичного преобразователя, расположенного в блоке электроники.
При достижении зондом поверхности жидкости блок электроники выдает непрерывный звуковой сигнал, при прохождении зондом границы раздела жидкостей (нефть (нефтепродукт)/вода) - прерывистый звуковой сигнал. Переход из газовой фазы в жидкую детектируется с помощью пары пьезоэлектрических сенсоров, а граница раздела жидкостей (нефть (нефтепродукт)/вода) определяется по сенсору электрической проводимости. Температура среды отображается на жидкокристаллическом индикаторе. Конструктивно устройства измерительные IMS-1042 состоят из основания с ручкой для переноски, вращающейся катушки, на которую наматывается измерительная лента, и блока
электроники с элементом питания, который смонтирован посередине катушки. Лицевая панель блока электроники имеет маркировочную табличку, жидкокристаллический индикатор и кнопки управления. Внутри ленты размещены изолированные проводники для подвода питания и передачи сигналов между блоком электроники и датчиками, расположенными внутри зонда, закрепленного на конце ленты.

Устройства измерительные IMS-1042/D2401-2 могут снабжаться защитным кожухом.

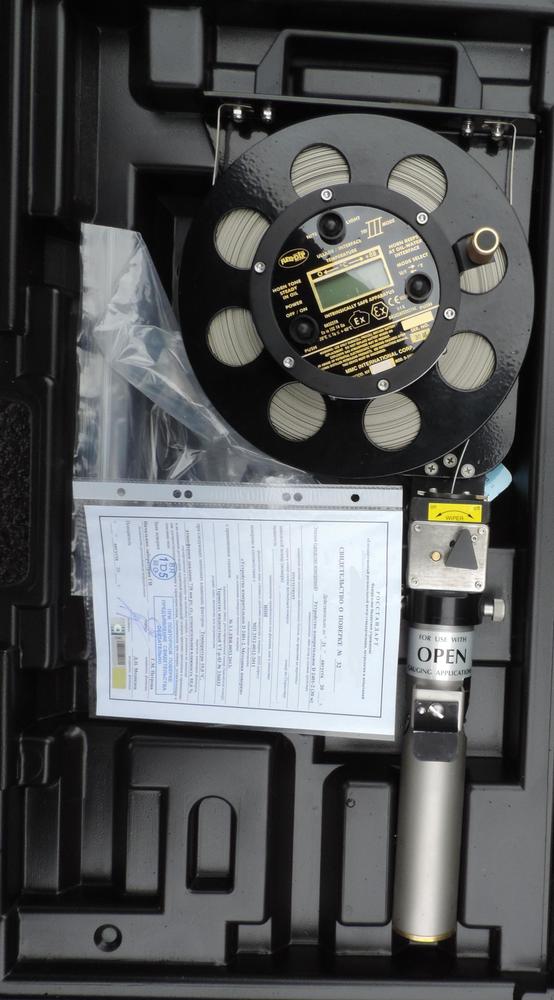

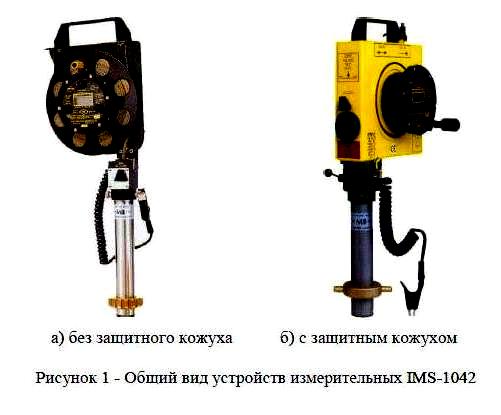

Общий вид устройств измерительных IMS-1042/D 2401-2
представлен на рисунке 1.

Программное обеспечение
Программное обеспечение выполняет функции обработки информации от датчиков,
отображения на дисплее температуры жидкости, формирования звуковых сигналов.
Программное обеспечение устанавливается в энергонезависимую память устройств измерительных IMS-1042 на заводе-изготовителе и не может быть считано или модифицировано.
Конструкция устройств измерительных IMS-1042 исключает возможность несанкционированного влияния на программное обеспечение СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с п. 4.3 / Р 50.2.077-2014.

Метрологические и технические характеристики

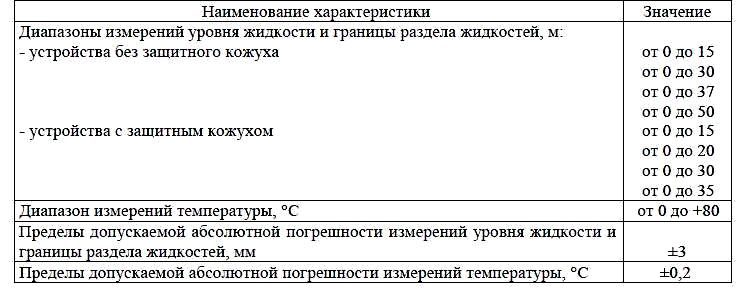

Таблица 1 - Метрологические характеристики

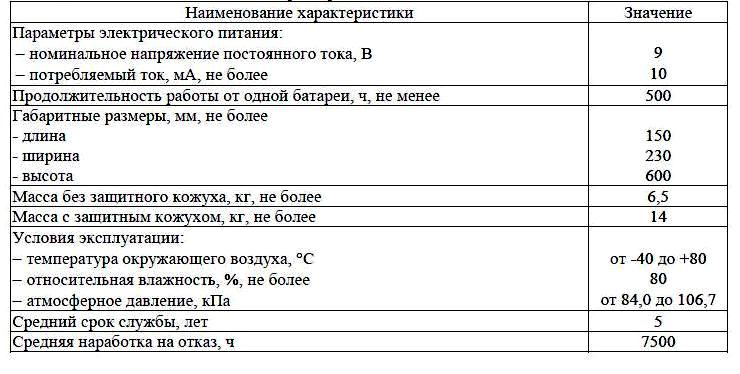

Таблица 2 - Основные технические характеристики

Поверка
Поверка осуществляется по документу МП 0579-1-2017 «Инструкция. ГСИ. Устройства измерительные IMS-1042. Методика поверки», утвержденному ФГУП «ВНИИР» 30 марта 2017 г.
Основные средства поверки:
- рабочий эталон единицы длины 3-го разряда по ГОСТ Р 8.763-2011 (лента измерительная);
- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009;
- жидкостной термостат с диапазоном воспроизведения о 0 до 80 °C и погрешностью
поддержания температуры не более ±0,1 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Нормативные и технические документы, устанавливающие требования к устройствам измерительным IMS-1042

ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10-9 до 50 м
и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений температуры
ТУ 4318-001-38928622-2016 Устройства измерительные IMS-1042. Технические условия

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А
Телефон:(843) 272-70-62, факс: (843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.

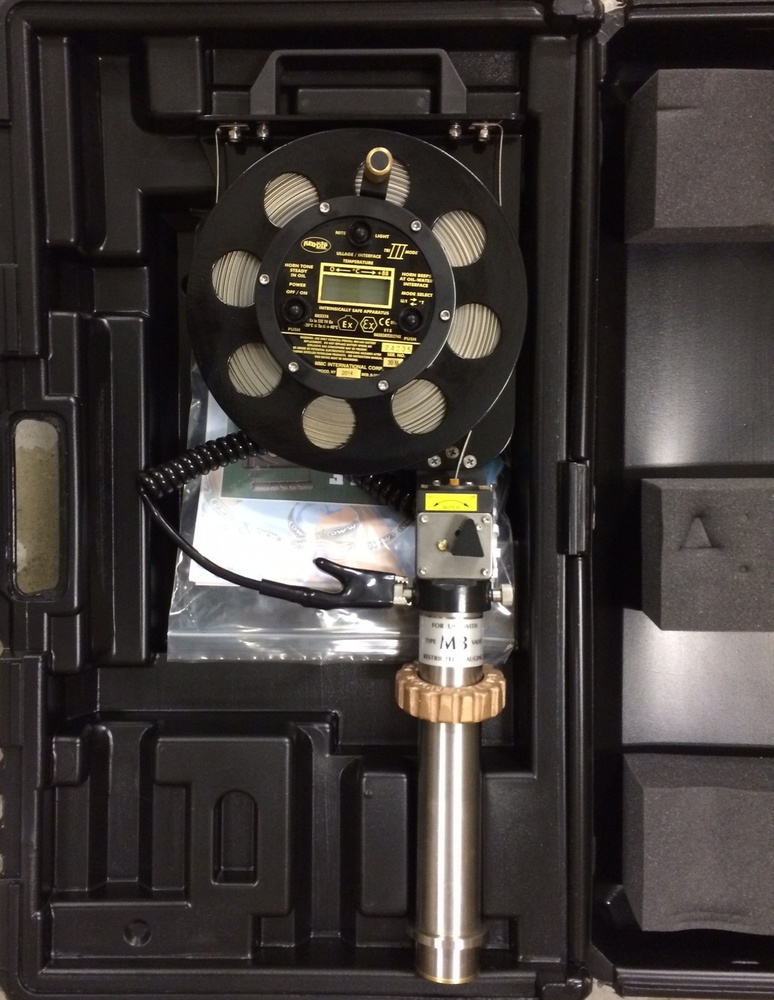

Отличительные особенности рулеток ММС – D2401-2/IMS1042
- Прибор включает в себя зонд, подвешенный на флюрополимерной ленте покрытой по краям стальной фольгой. Внутри ленты помещаются два изолированных проводника, по которым осуществляется питание датчиков зонда, сигналы в электронный блок рулетки поступают по цепи питания и тонким стальным лентам, размещенным на поверхности полимерной ленты, снаружи измерительная лента покрыта пластиком с нанесенной шкалой делений (с одной стороны в миллиметрах, с противоположной стороны - в футах).
- Наружная поверхность ленты обладает достаточной проводимостью, что предотвращает накопление электростатического заряда. Измерительная лента наматывается на катушку с помощью рукоятки на лицевой поверхности катушки. С противоположной стороны находится винт стопорного тормоза, исключающий самопроизвольное разматывание катушки в процессе считывания показаний прибора. В верхней части пенала зонда, под смотровым окном с визиром, установлен механизм торможения и очистки ленты, который выключается при опускании зонда и включается при подъеме. Этот механизм обеспечивает очистку поверхности ленты от налипших нефтепродуктов и торможение ленты при ее самопроизвольном разматывании.
• Токопроводящая поверхность измерительной лепты, исключающая накопление электростатического заряда.
• Наличие заземляющего провода с зажимом
• Тормозной механизм, препятствующий самопроизвольному разматыванию лепты.
• Возможность замены ленты.
• Водонепроницаемая конструкция электронного блока с герметичными кнопками.
• Элементы крепления из нержавеющей стали.
• Нейлоновое покрытие дисплея
• Индикация разряда батареи.
• Высокая четкость изображения на дисплее
• Автономное освещение экрана дисплея в условиях плохой видимости
• Чрезвычайно высокая скорость измерения температуры
• Предусмотрена возможность замены устройства для очистки ленты
